3D-Vermessung

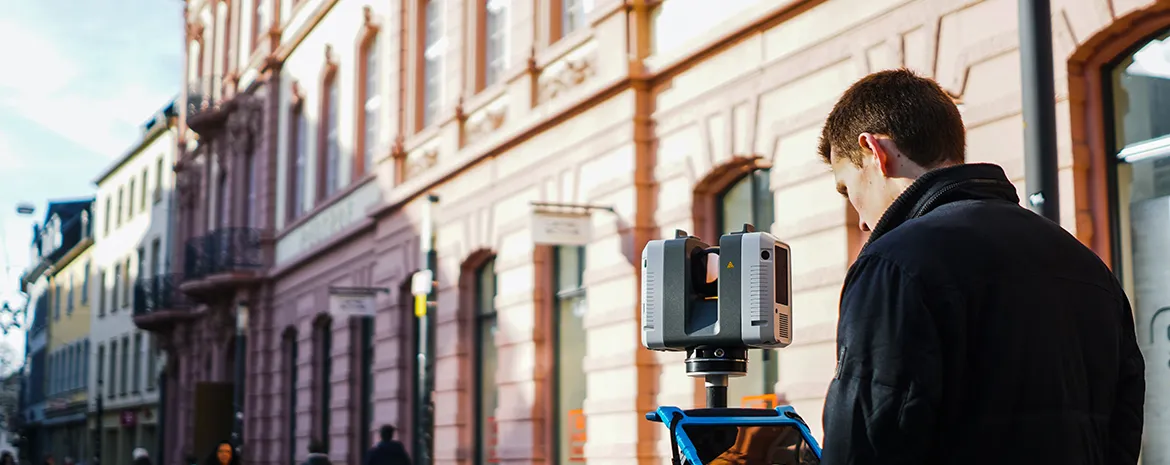

3D-Laserscanning

Mit unserem Laserscanner nehmen wir schnell, hochpräzise und hochaufgelöst Ihre Umgebung, Gebäude oder Objekte auf. Dank unserer GIS-Expertise liegen unsere Scans katastergenau georeferenziert dort, wo sie hingehören.

Drohnenbefliegung

Durch Drohnen ist es leicht möglich, zu kleinem Preis detaillierte Informationen über ein individuell gewähltes Gebiet zu erhalten. Luftbilder, Höhenlinien, Videos - wir unterstützen Sie in Ihrem Anliegen sowie durch Beratung und Schulung als auch durch die Durchführung von Dienstleistungen.

360°-Aufnahmen

Mit unseren 360°-Fotos entgeht Ihnen nichts. Sie sehen was vor der Kamera, dahinter und daneben passiert. Gleichzeitig und interaktiv. Nutzen Sie 360°-Videos z. B. als audio-visuelles Tonband bei der Baustellenbegehung für eine lückenlose Dokumentation.

Baudokumentation

Aus der Luft erstellen wir per Drohnenflug eine lückenlose, schnelle und kosteneffiziente Baudokumentation. In regelmäßigen Intervallen erkennen Sie den Fortschritt. Fachplaner können in der Cloud zusammenarbeiten.

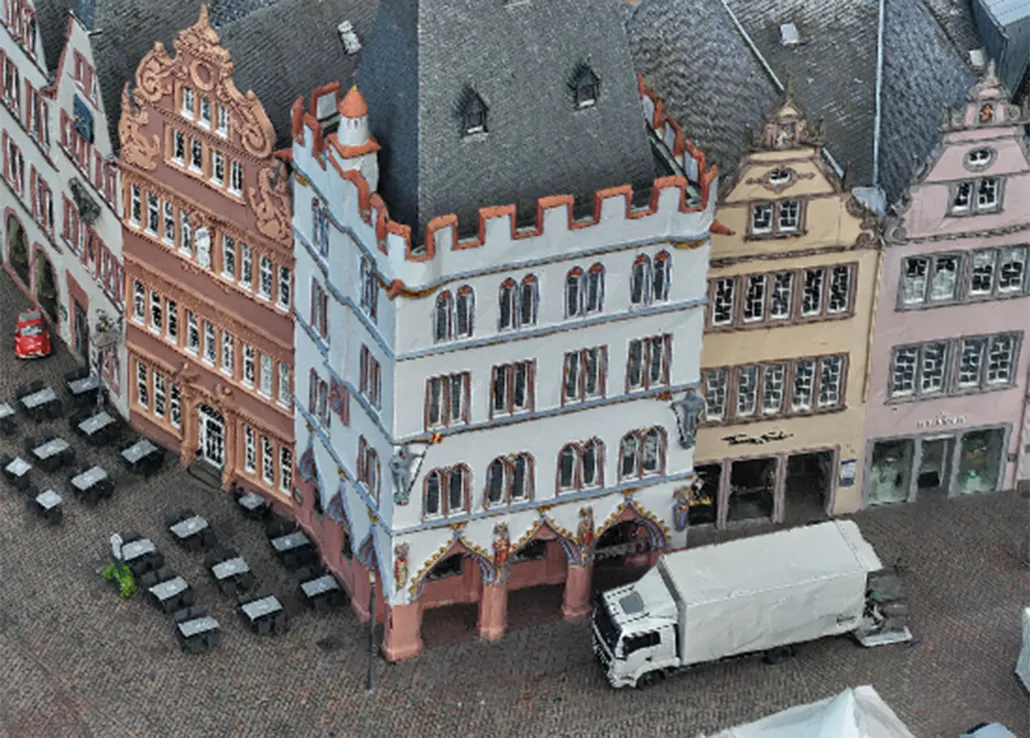

Bestandsvermessung

Drohnenbasierte Photogrammetrie ermöglicht eine präzise Vermessung von Gebäuden und Gelände sowie die Erstellung exakter 3D-Modelle. Diese Modelle können in GIS-Software visualisiert werden, um komplexe Quartiersstrukturen zu analysieren und Verschattungs- sowie Sichtstudien effizient durchzuführen. Vorteile sind hohe Genauigkeit, Zeit- und Kosteneinsparungen, verbesserte Sicherheit und nahtlose Datenintegration – ein Meilenstein für Bau- und Sanierungsplanung.

Dach und Fassaden

Die photogrammetrische Drohnenbefliegung erleichtert die Vermessung von Dächern und Fassaden, insbesondere bei schwer zugänglichen Strukturen. Durch die Erstellung von True-Orthofotos und hochauflösenden Punktwolken entstehen genaue digitale Modelle. Diese Daten dienen als Grundlage für Bestandspläne, Zustandserfassungen und Sanierungsprojekte. Eine Kombination mit Laserscandaten ermöglicht maximale Präzision, was besonders in der Bauplanung, Gebäudeinspektion und im Immobilienmanagement von Vorteil ist.

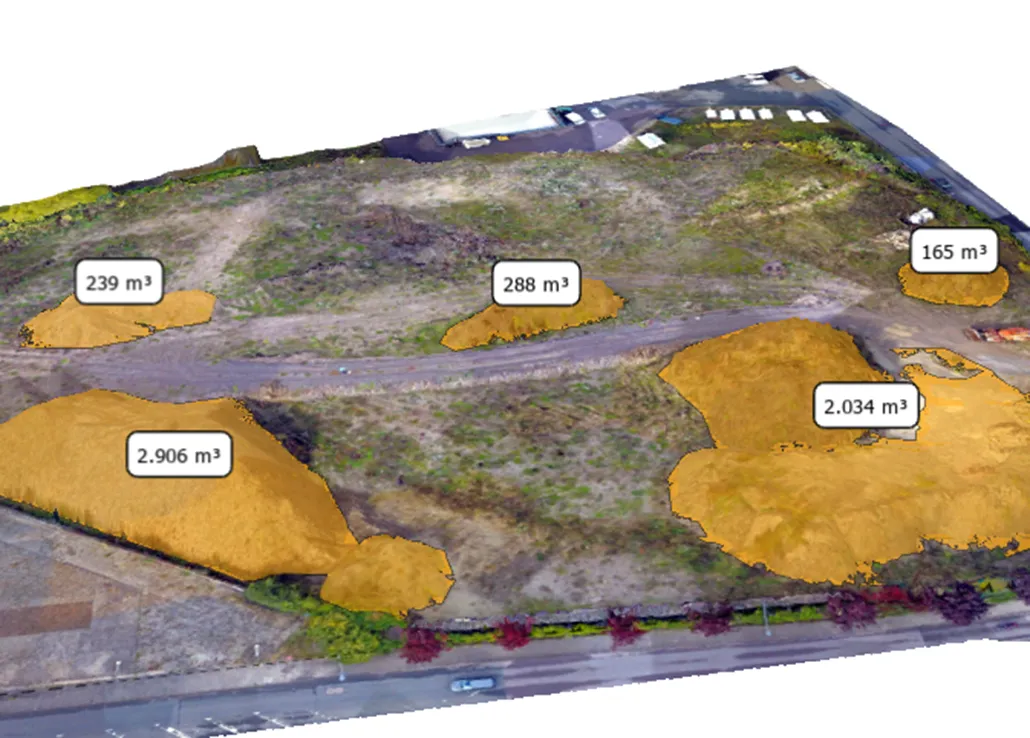

Volumenberechnung

Die drohnengestützte Vermessung liefert digitale Terrainmodelle (DTM), die zur präzisen Volumenberechnung von Schüttgütern, Lagerstätten und Senken auf Baustellen genutzt werden können. Diese Technologie reduziert den Aufwand für manuelle Messungen, senkt Kosten und ermöglicht eine effiziente Ressourcennutzung sowie optimierte Materialverwaltung, was die Effizienz von Bauprojekten steigert.

Photovoltaikplanung

Die drohnengestützte Photogrammetrie ermöglicht präzise Vermessungen und liefert aktuelle Orthofotos als Planungsgrundlage. Mithilfe digitaler Modelle (DTM, DSM) und Meshes lassen sich die Ausrichtung und Verschattung analysieren, um die Energieausbeute zu optimieren. Zudem erleichtern visuelle Darstellungen den Bürgerdialog und den Genehmigungsprozess.

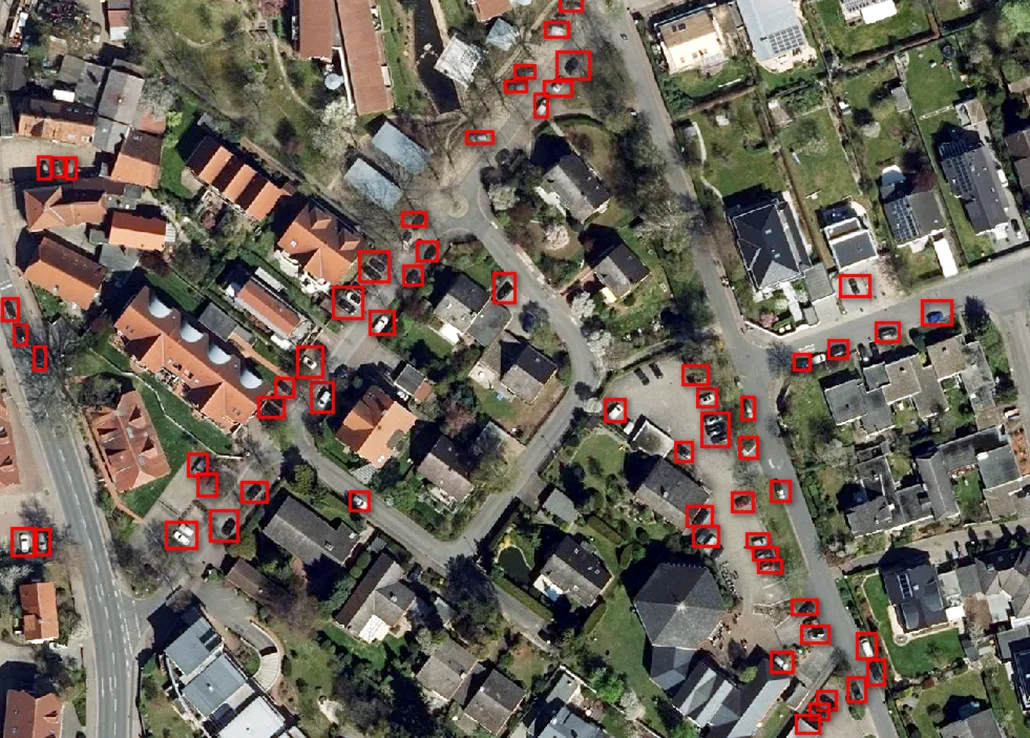

Parkraummonitoring

Drohnenbasierte Vermessung analysiert präzise die Parkraumauslastung in Quartieren durch True-Orthofotos zu unterschiedlichen Zeiten. Die Daten dienen als Grundlage, um Maßnahmen wie Verkehrsminderung oder zusätzliche Parkplätze zur Optimierung des Parkraumangebots umzusetzen.

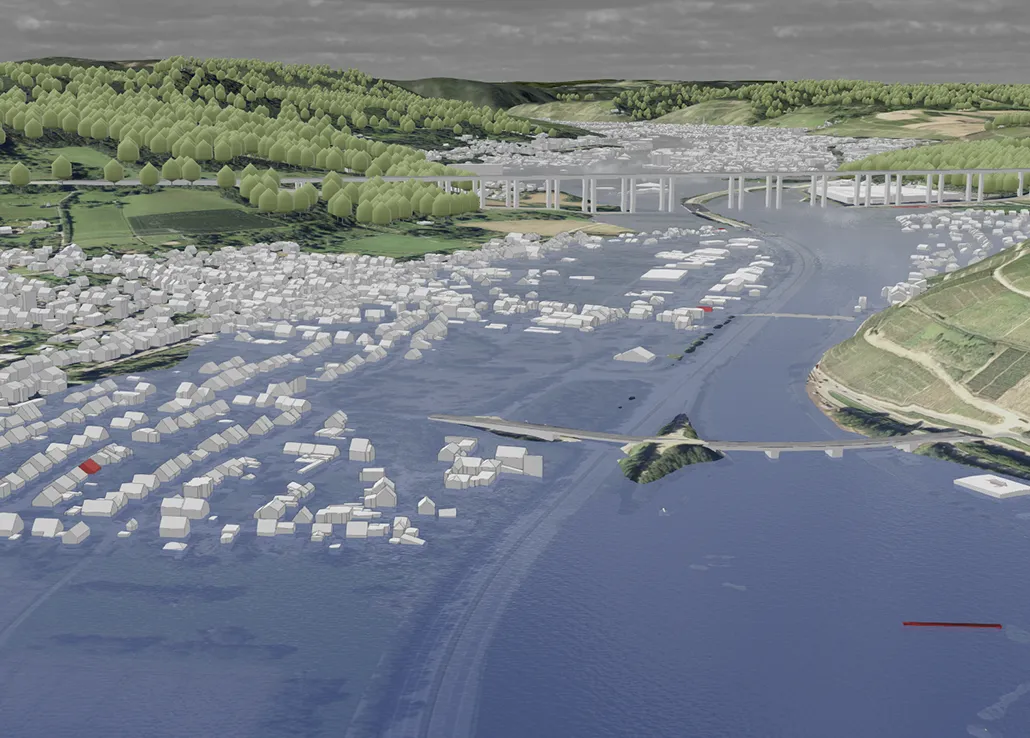

Klimagefahren

Durch den Einsatz von Drohnen zur Erfassung topografischer Daten können Wasserflüsse und Überflutungsrisiken modelliert werden. Diese Daten unterstützen die Quartiersplanung, indem sie Frühwarnsysteme ermöglichen, nachhaltige Infrastruktur wie Gründächer und Retentionsflächen fördern und durch präzisere Risikoabschätzungen Schäden verhindern, was zu einer Kostenreduktion führt.

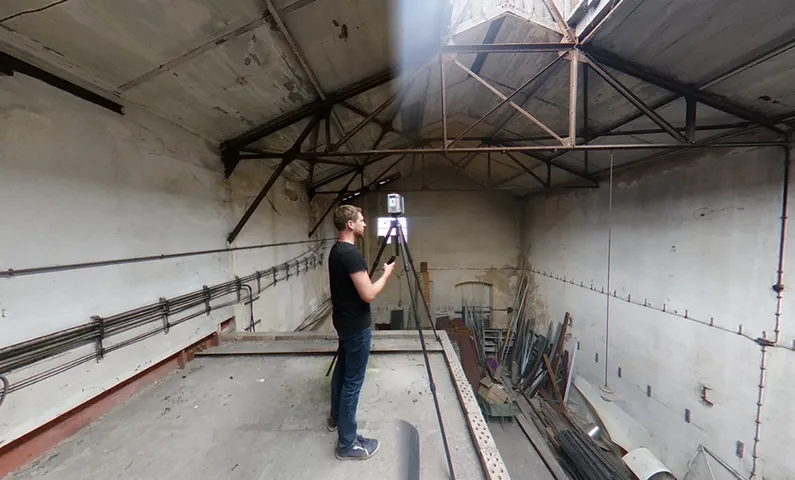

Vollständige und exakte Bestandsaufnahmen machen das Planen einfacher. Daher bieten wir mit unserem Laserscanner die komplette Aufnahme Ihrer Immobilien an und das mit einer Genauigkeit von wenigen Millimetern. Mit dem einmal erstellten digitalen Twin liegen alle Informationen nur noch ein paar Klicks entfernt. Wir passen dabei alle Daten in das Koordinatensystem der Landesvermessung ein, so dass das Objekt an der richtigen Stelle in der digitalen Karte positioniert wird und sich somit in die Umgebung einfügt. Denn Kontext hat eine hohe Bedeutung.

Sollten keine aktuellen Pläne vorhanden sein, können wir diese aus der Punktwolke erstellen. Betrachten Sie Ihre Gebäude in frei wählbaren Schnitten oder wie nie zuvor auf Röntgenaufnahmen, sogenannten "X-Rays", aus allen Perspektiven. Bis hin zu verformungsgerechten Bauzeichnungen und 3D-Modellen in CAD und GIS können Sie aus einer Vielzahl an Produkten wählen.

Präzise

Auf eine Entfernung von 10m erreichen wir eine Genauigkeit von 3mm. Für die weitere Verarbeitung stehen somit exakte Daten zur Verfügung.

Agil

Egal ob Wohnhaus, Bürogebäude, Gewerbehallen oder denkmalgeschützte Gebäude. Durch unsere Erfahrungen passen wir uns flexibel an jede Situation an.

Unsere Produkte

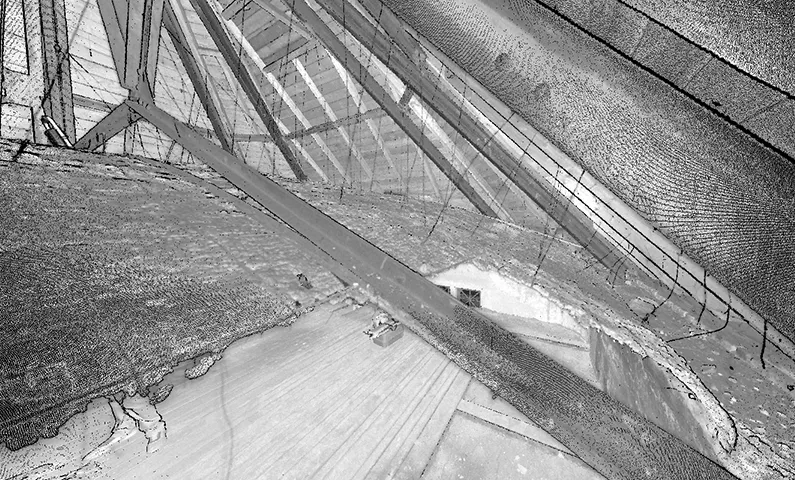

• 3D Punktwolken: Als lückenlose Datengrundlage erzeugen wir für Sie eine einzige georeferenzierte Punktwolke.

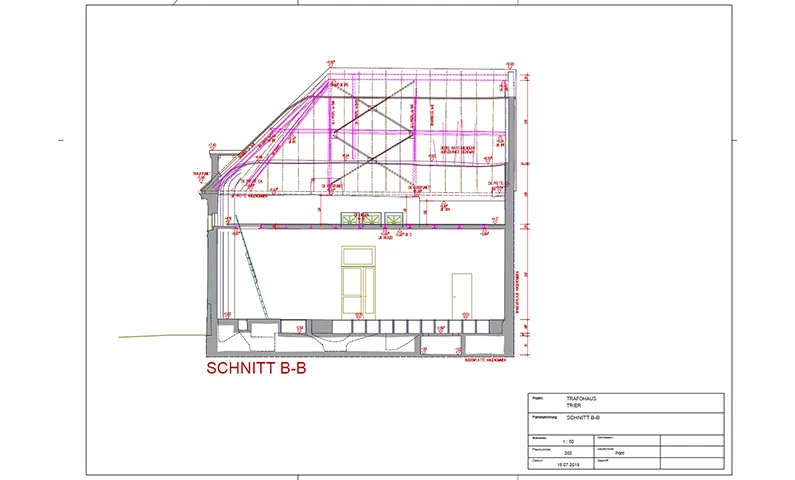

• Schnitte: Wir zeigen Ihnen Ihre Gebäude aus einer Perspektive, die Sie so noch nie gesehen haben.
• X-Rays: Maßstabsgerechte Photos sind die verbindenden Elemente zwischen der Punktwolke und CAD-Zeichnungen. Sie zeigen Ihnen im Detail den Aufbau Ihrer Scan-Objekte aus allen Perspektiven.

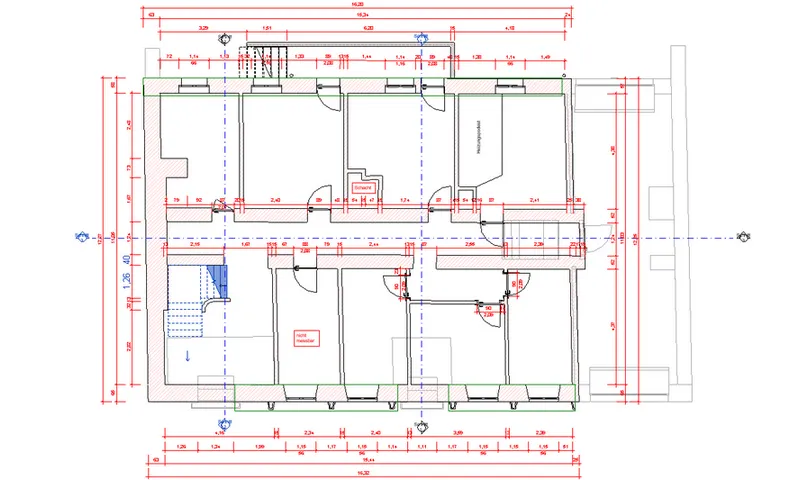

• Grundrisse: Grundrisse der Genauigkeitsstufe 2 leiten wir für Sie aus der Punktwolke ab. Somit erhalten Sie direkt im Anschluss an die Bestandsaufnahme erste Ergebnisse ohne einen Bauzeichner suchen zu müssen.
• Verformungsgerechte Aufmaße: Mithilfe unserer kompetenten Partner liefern wir Ihnen auch Pläne der Genauigkeitsstufe 4.
• 3D-Modelle: Zur greifbaren Visualisierung der Ergebnisse dienen 3D-Modelle.

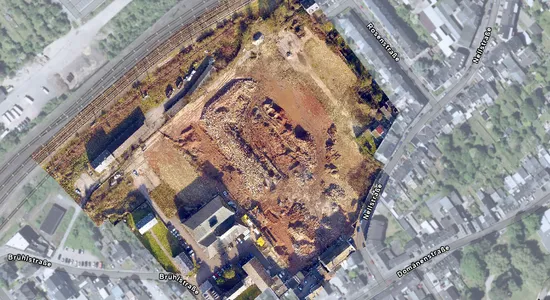

True-Orthophoto

Das Orthophoto ist eine maßstabsgetreue und verzerrungsfreie Abbildung der Erdoberfläche, die in ihren natürlichen Farben dargestellt wird. Es ist georeferenziert und passt sich daher automatisch in die Lage der Umgebung ein. Mithilfe von Orthophotos, die zu verschiedenen Zeitpunkten aufgenommen werden, können Zeitreihen erstellt werden, um Veränderungen zu dokumentieren.

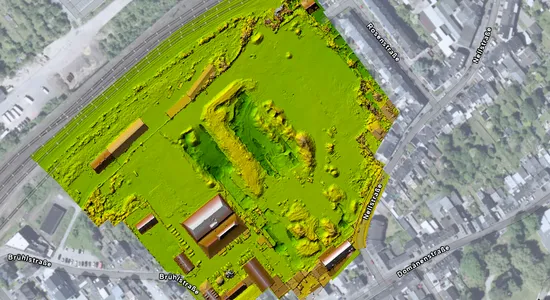

Digital Surface Model (DSM)

Das digitale Oberflächenmodell ist ein digitales Raster, das die Höhen der Oberfläche widerspiegelt. Sowohl das Gelände als auch Vegetation und Bebauung wird hier abgebildet und deren Höheninformationen mit angegeben.

Digital Terrain Model (DTM)

Dank der Photogrammetrie kann ein digitales Geländemodell erstellt werden. Für jeden Punkt im Raster des DTM kann dessen Höhe ermittelt werden. Die Unterscheidung zum DSM ist das alleinige Abbilden des Geländes. Vegetation und Bebauung wird hier unberücksichtigt gelassen.

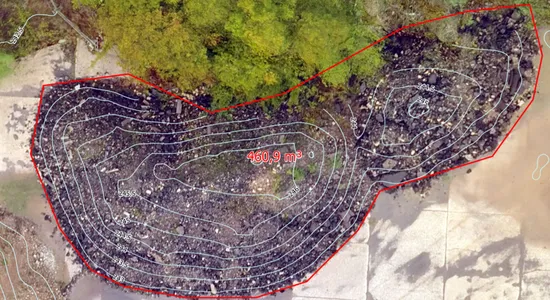

Massenbilanz - Volumenberechnung

Mit Hilfe der Volumenberechnung kann das Ausmaß von Mulden und Erhöhungen bestimmt werden, um so beispielsweise zu wissen, wie viel Material benötigt wird, um Unebenheiten im Gelände ausgleichen zu können. Wendet man dieses Verfahren im zeitlichen Verlauf mehrfach an, kann bilanziert werden wie viel Kubikmeter Material entnommen oder aufgetragen wurde.

Punktwolke

Eine Punktwolke stellt die gemessenen Werte der Oberfläche als Punkte dar und repräsentiert so einen dreidimensionalen Körper. Diese kann in drei verschiedenen Ausführungen dargestellt werden:

• naturgetreue Farben

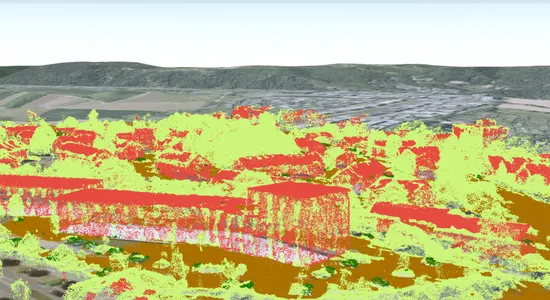

• klassifiziert in Boden, Vegetation, Gebäude und Straßen
• höhenabhängige Farben

Genutzt wird die Punktwolke, um Objekte, wie Vegetation, Gebäude oder das Gelände abzuleiten und ein 3D-Stadtmodell zu erstellen.

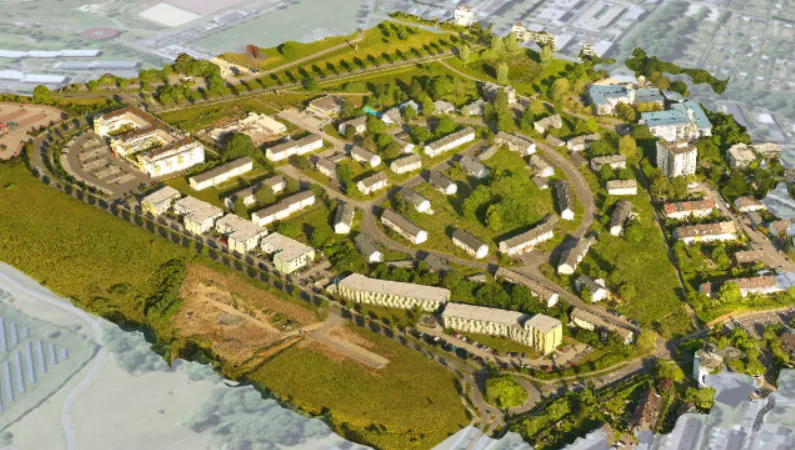

3D-Mesh

Aus Drohnenbefliegungen kann ein weiteres Produkt abgeleitet werden, das ein realistisches Abbild der Oberfläche zeigt. Ein texturiertes Mesh ist eine aus Dreiecken zusammengesetzte Oberfläche, die Ihr Projektgebiet realitätsnah in der dritten Dimension darstellt.

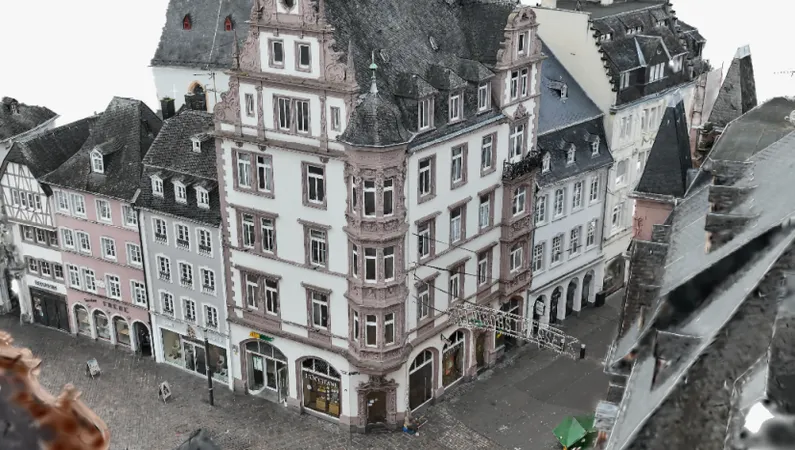

Gaussian Splat

Gaussian Splats ermöglichen eine besonders detailreiche und fotorealistische Darstellung von Objekten und Umgebungen. Dabei wird eine Szene aus einer Vielzahl kleiner, transparenter 3D-Elemente („Splats“) zusammengesetzt. Besonders komplexe und feingliedrige Strukturen wie Vegetation, Kabel, Reflexionen oder detaillierte Gebäudestrukturen lassen sich damit realistisch darstellen. Gaussian Splats eignen sich daher besonders für die Erstellung hochwertiger Reality-Capture-Daten und digitaler Zwillinge.
